細胞伸展装置 Espoo -接続-
細胞伸展装置の往復動ユニットとタッチコントローラをコネクタで接続します．
材料リスト
| 販売元 | 品 名 | 型 番 | 数量 | 参考 単価（税抜） |
参考 小計（税抜） |
| ミスミ | e-CON プラグコネクタ（3芯，適合電線0.8-1.0mm） （8個入り．製作に必要なのは1個です．） |
37104-3101-000FL-8P | 1 | 1,083 | 1,083 |
| マルツオンライン | 熱収縮チューブ 5mm径 5m巻 | HS00DE-5X5 | 1 | 520 | 520 |
| 参考 合計（税抜） | 1,603 | ||||
step 01
必要な部材の確認

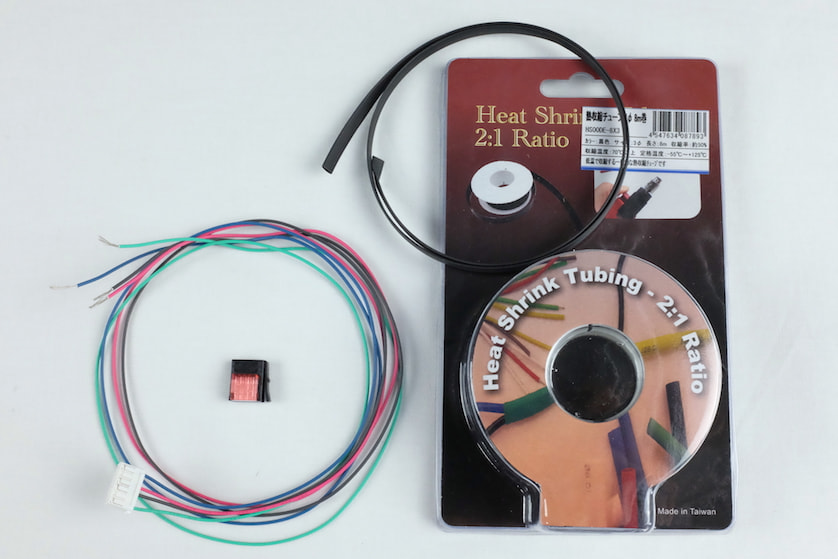

必要な部材を並べました．リード線はステッピングモータに付属のもので，モータと接続できるように，すでに片側にはコネクタが取り付けられています．
step 02
コネクタの取付

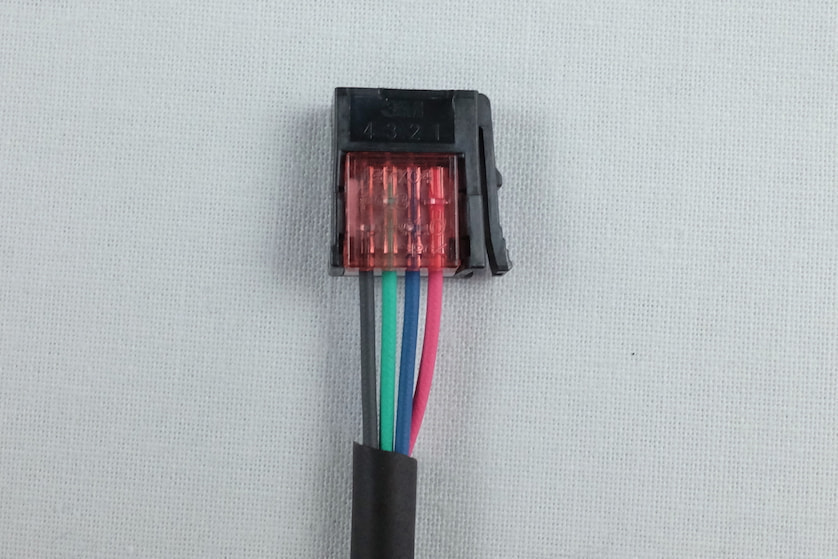

熱収縮チューブをリード線の長さに合わせて切ります（今回は長さ約57cm）．熱収縮チューブにリード線を通して，未処理側の4本のリード線をe-CONプラグコネクタ（4芯）に差し込みます．コネクタの端子1番から「赤青緑黒」の順番です．リード線がずれないように注意しながら，プライヤでしっかりかしめます．
step 03
往復動ユニットとタッチコントローラの接続

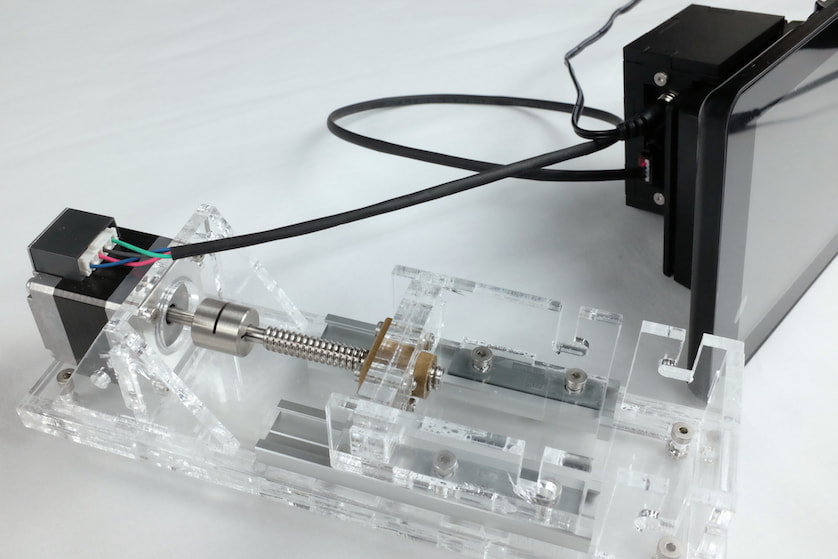

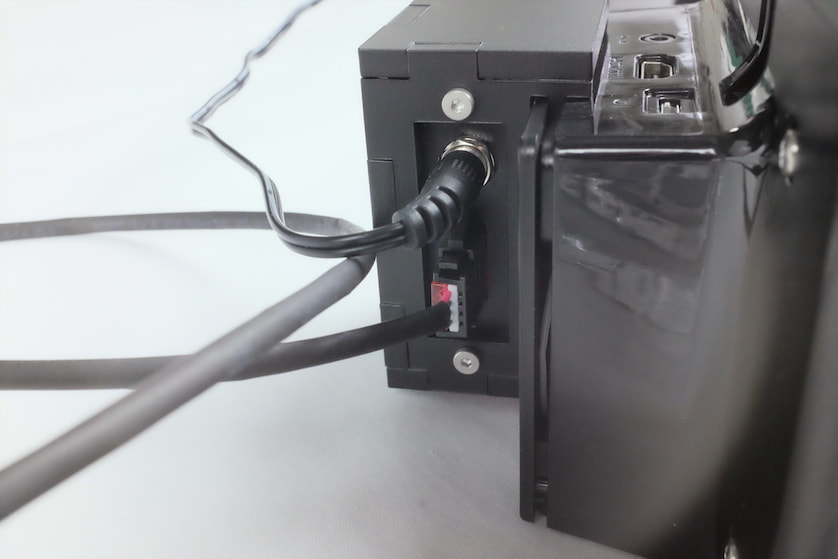

もともと付いていたコネクタを往復動ユニットのモータに，e-CONプラグコネクタ（4芯）をタッチコントローラのバックパック部分のコネクタに接続します．
ACアダプタ（出力電圧DC9V）とRaspberry Pi ACアダプタをコントローラに接続すれば完成です．
step 04
完成

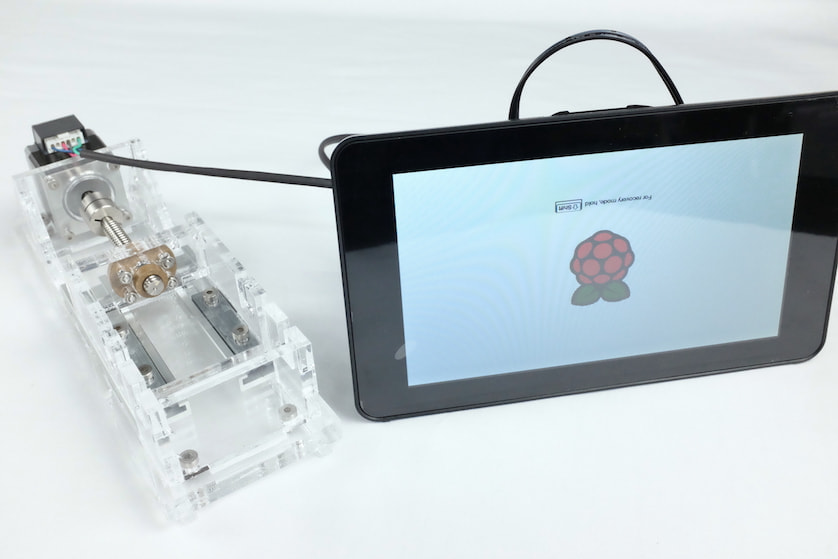

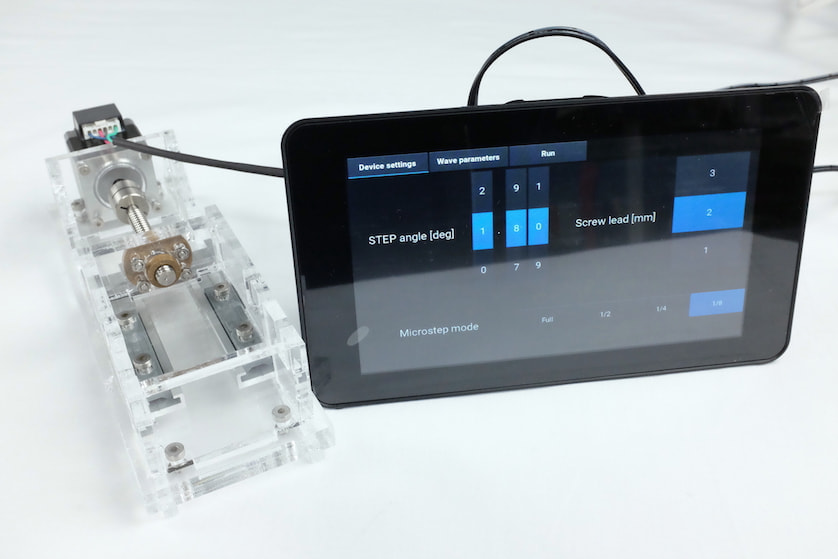

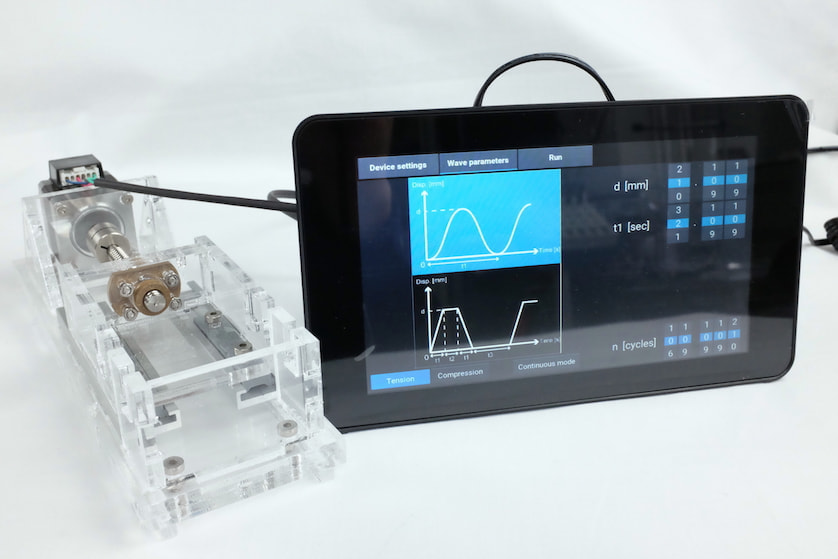

電源を接続すると，Raspberry Piが起動し，続いて自動的に装置の駆動プログラムが起動します．
データファイル
細胞伸展装置Espooを製作するための加工データファイルやソフトウェアはOSFというファイル保管場所を通して提供しています．こちらからダウンロードできます．
Open-Source Cell Extension System Espoo
また，この装置の開発に関する論文がHardwareXというジャーナルに掲載されました．
https://doi.org/10.1016/j.ohx.2019.e00065
