スライドグラス収納ボックス Aarrearkku
MDF板（木材繊維を圧縮成形した板材）をレーザー加工機で切断し，はめ合わせるだけで完成するスライドグラス収納ボックスです．内箱を取り外せるタイプと固定されて取り外せないタイプの2種類について，材料リストと製作方法を紹介します．
内箱を取り外せるタイプを製作するには，厚さ2.5 mmと4 mmの2種類のMDF板が必要です．取り外せないタイプは，厚さ4 mmのMDF板だけで製作できます．
材料リスト（内箱を取り外せるタイプ）
| 販売元 | 品 名 | 型 番 | 数量 | 参考 単価（税抜） |
参考 小計（税抜） |
| Amazonなど | MDF板, 必要サイズ 140mm x 170mm x 2.5mm （A5サイズの板で十分です．） 900mm x 300mm x 2.5mmの板3枚の売価が600円でした． これからA5サイズは24枚取れますので，600/24=25円． |
1 | 25 | 25 | |
| Amazonなど | MDF板, 必要サイズ 290mm x 200mm x 4mm （A4サイズの板で十分です．） 300mm x 225mm x 4mmの板1枚の売価が110円でした． |
1 | 110 | 110 | |
| 参考 合計（税抜） | 135 | ||||
材料リスト（内箱を取り外せないタイプ）
| 販売元 | 品 名 | 型 番 | 数量 | 参考 単価（税抜） |
参考 小計（税抜） |
| Amazonなど | MDF板, 必要サイズ 293mm x 240mm x 4mm （A3サイズの板で十分です．） 360mm x 260mm x 4mmの板1枚の売価が150円でした． |
1 | 150 | 150 | |
| 参考 合計（税抜） | 150 | ||||
step 01
加工データファイル

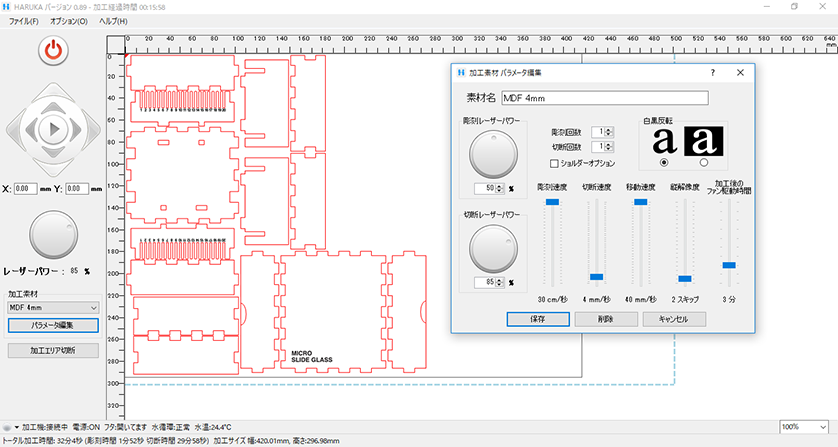

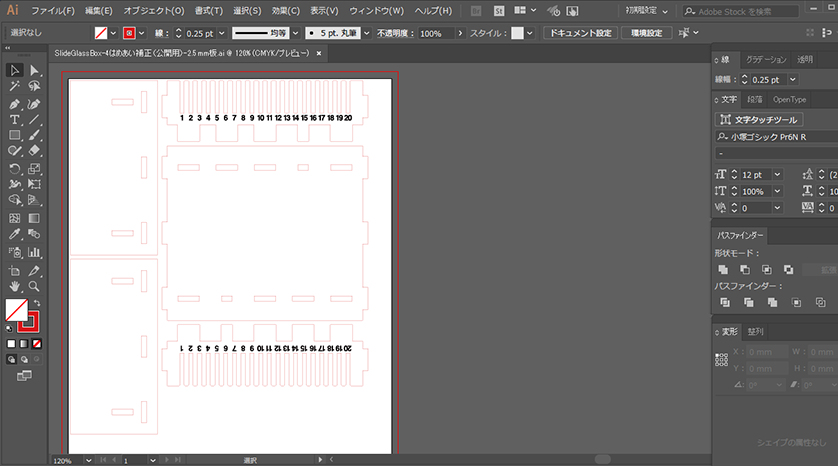

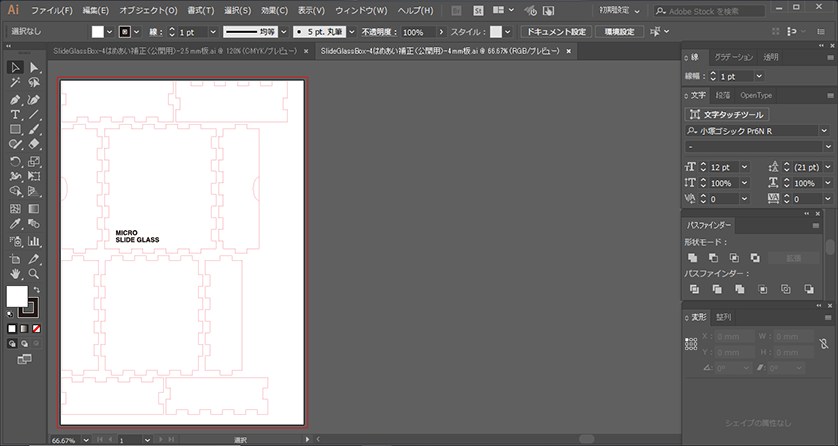

まず，内箱を取り外せるタイプの加工データファイルをAdobe Illustratorで作成します．左の画像はパソコン画面をキャプチャしたものです．厚さ2.5mm（上）と4mm（下）のMDF材に対してそれぞれ加工データファイルが必要です．
レーザー加工機の仕様に応じて加工データを作らなければなりません．今回はOh-Laser社の小型レーザー加工機HAJIMEを使いますので，切断する線を太さ0.25ptの赤線で，彫刻する部分は黒色の領域で記しています．
また，レーザーカットする際に切り代が生じます．レーザー加工機の種類や加工パラメータに応じて切り代は異なります．HAJIMEを用いてMDF材を切断するとき0.15mmの切り代が生じました．そこで，はめ合い部分は0.075mmずつ補正を行いました．
ここでは，原寸の加工データファイルと切り代0.15mmを考慮した加工データファイルを提供しています．
step 02
加工データの転送

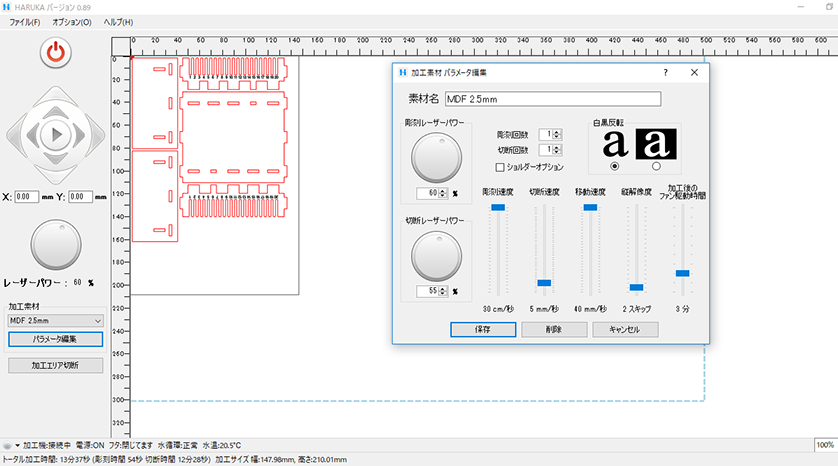

レーザー加工機の制御ソフトHARUKAに加工データを転送します．HARUKAは，Adobe Illustratorファイル（.ai）やPDFファイル（.pdf）の他，PostScriptファイル（.ps，.eps）や多くのCADソフトで使われているDXFファイル（.dxf）などを読み込むことができます．
step 03
MDF板のセット（2.5mm厚）

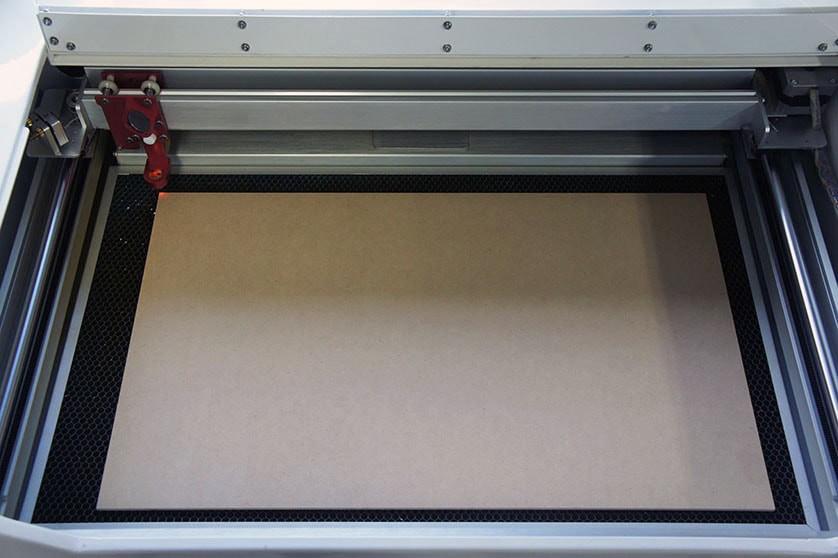

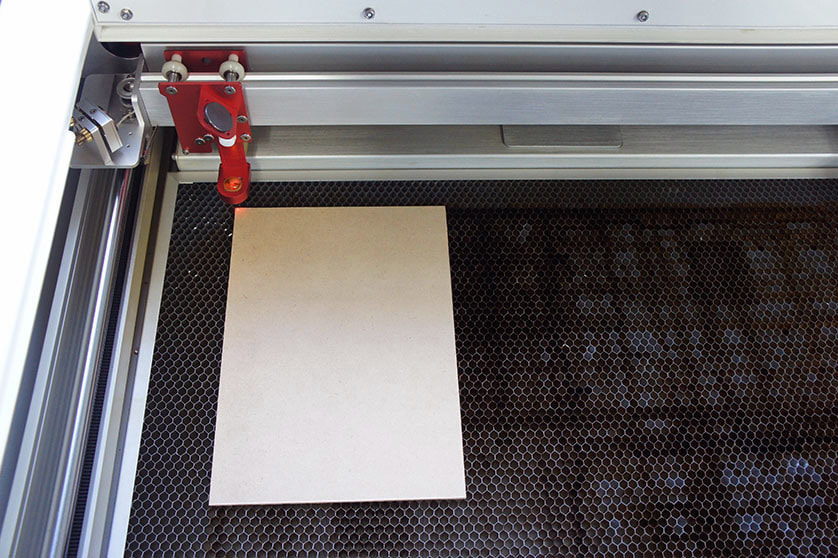

厚さ2.5mmのMDF板をセットして，レーザー加工機のフォーカスを調整します．加工には，縦170mm×横140mmよりも大きなMDF板が必要です．A5サイズ（210mm×148mm）の板があれば十分です．
step 04
レーザーカットの開始（2.5mm厚）

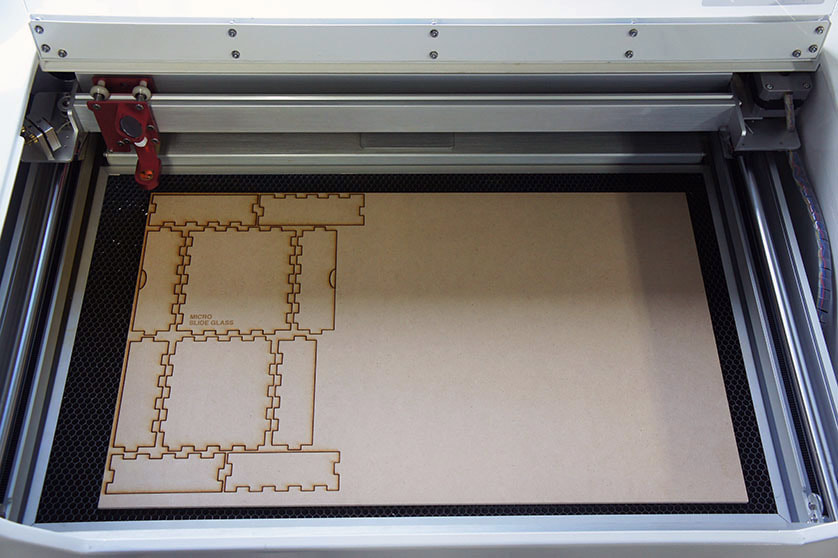

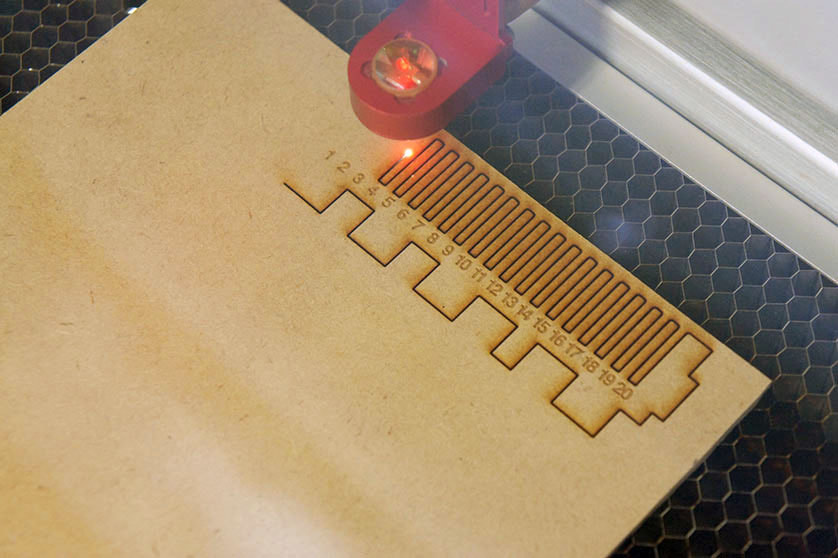

今回用いたレーザー加工機では，素材に合わせた加工パラメータがあらかじめセットされているので，その中から「MDF 2.5mm」を選びます．
step 05

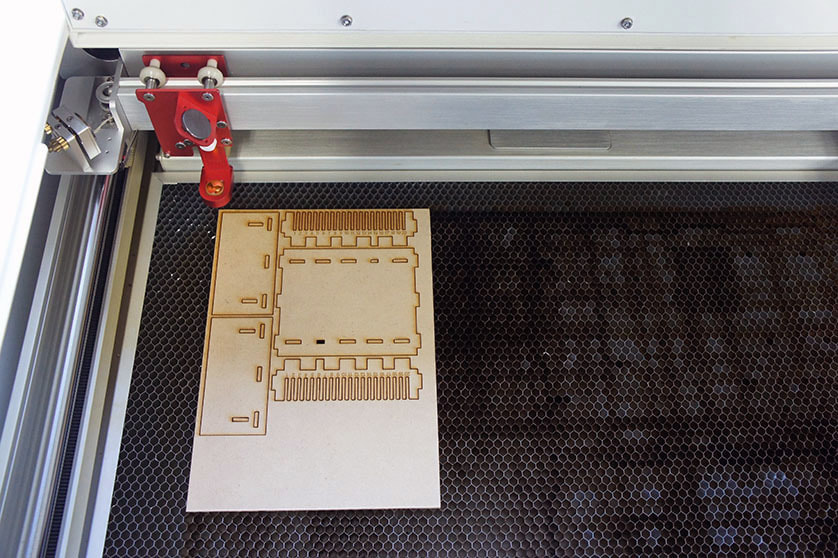

レーザーカットの完了（2.5mm厚）
切断を終えたら，MDF板を取り出します．
step 06

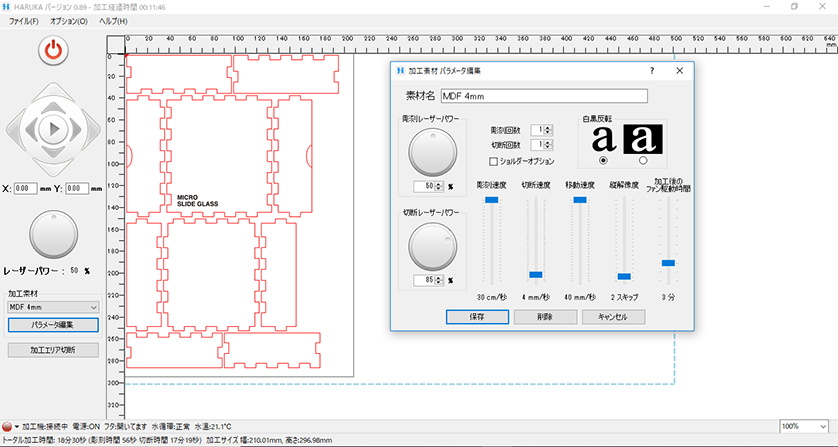

MDF板のセット（4mm厚）
次に，厚さ4mmのMDF板をセットして，レーザー加工機のフォーカスを調整します．加工には，縦290mm×横200mmよりも大きなMDF板が必要です．A4サイズ（297mm×210mm）の板があれば十分です．
step 07

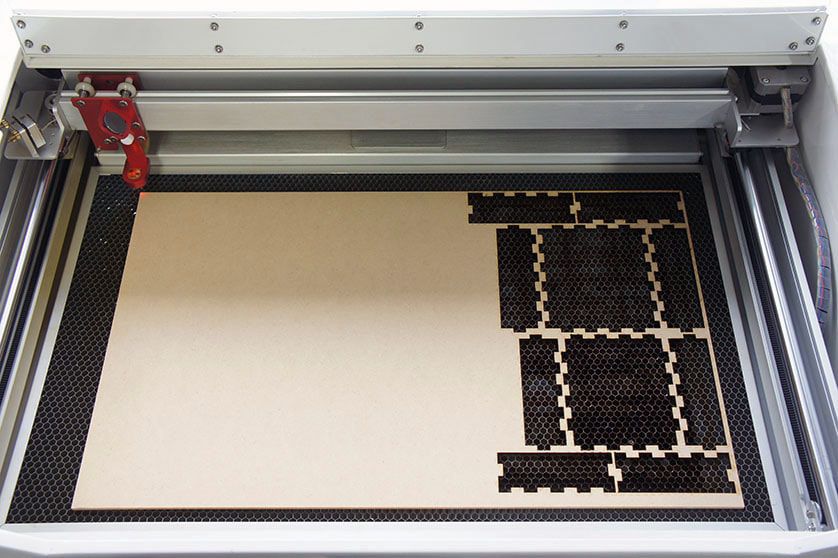

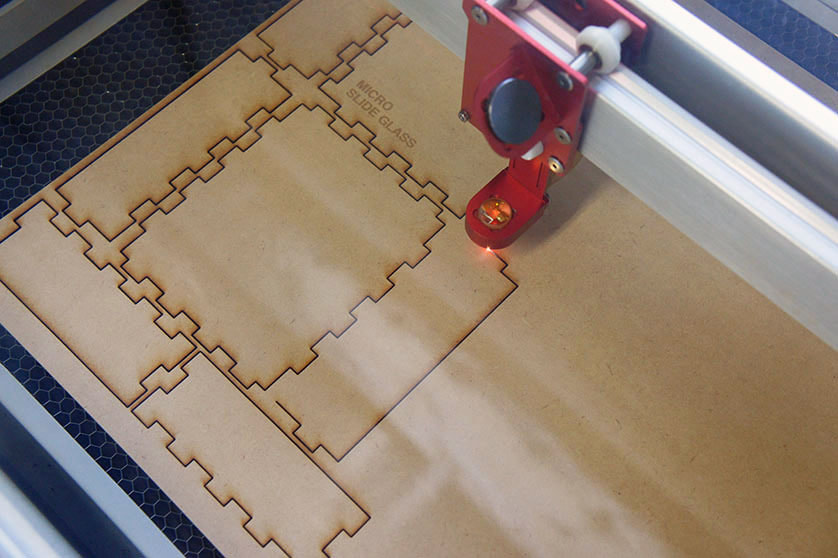

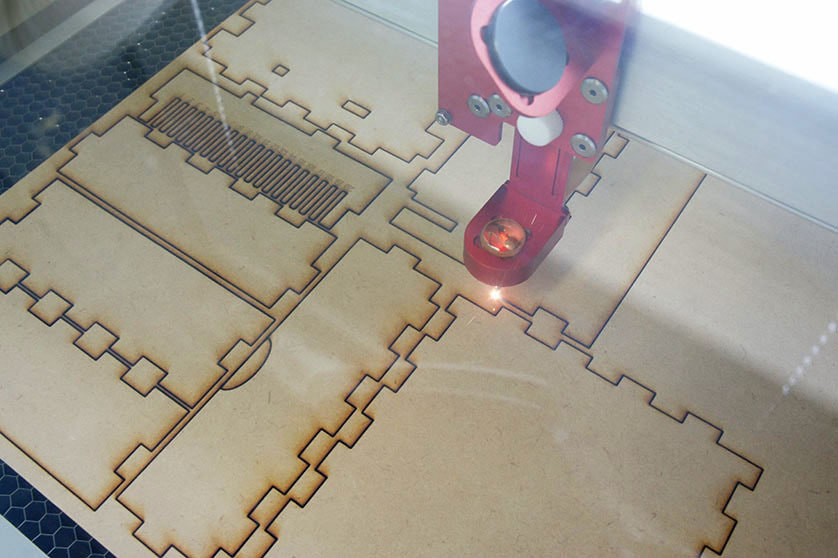

レーザーカットの開始（4mm厚）
今回用いたレーザー加工機では，素材に合わせた加工パラメータがあらかじめセットされているので，その中から「MDF 4mm」を選びます．
step 08
レーザーカットの完了（4mm厚）

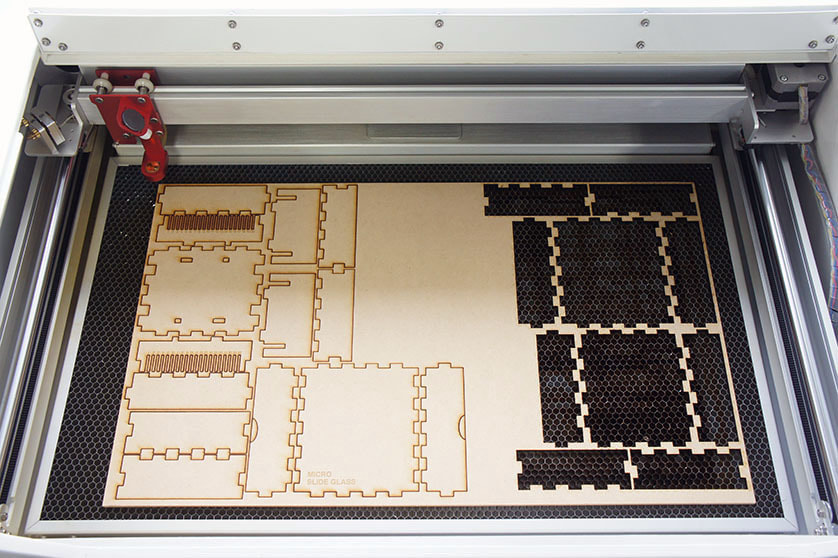

切断を終えたら，MDF板を取り出します．
step 09
必要な部材の確認

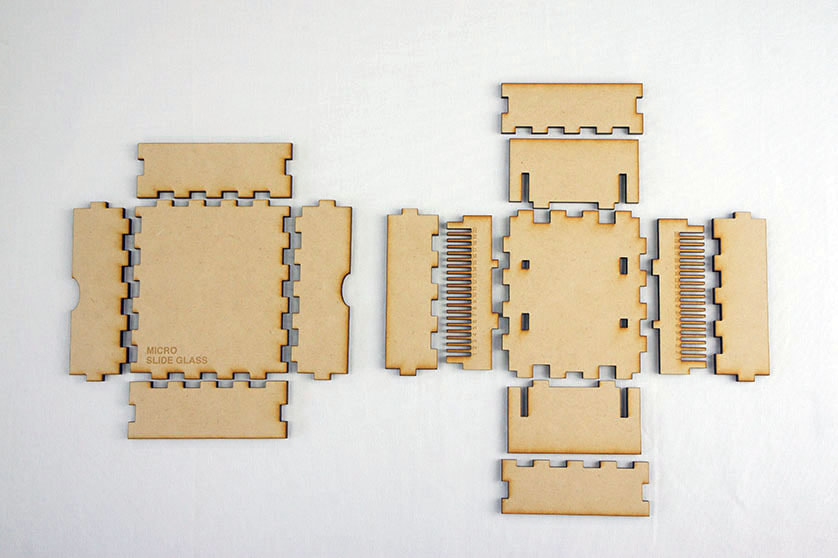

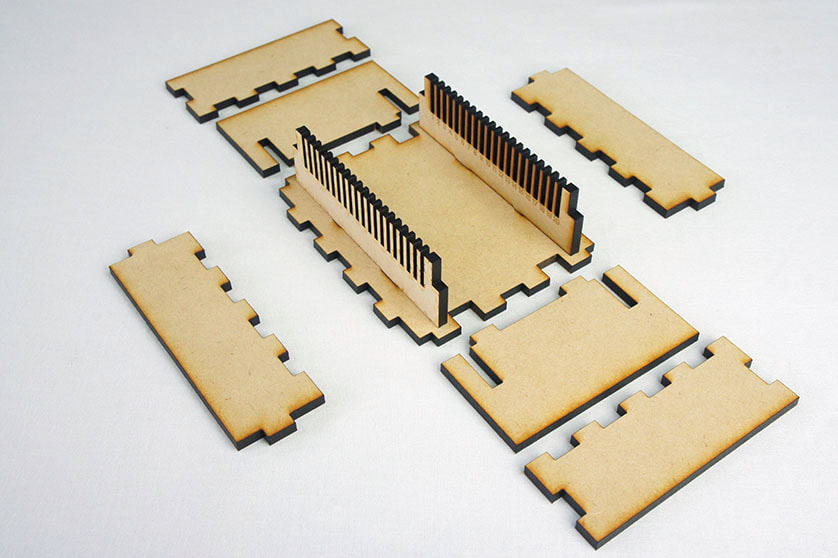

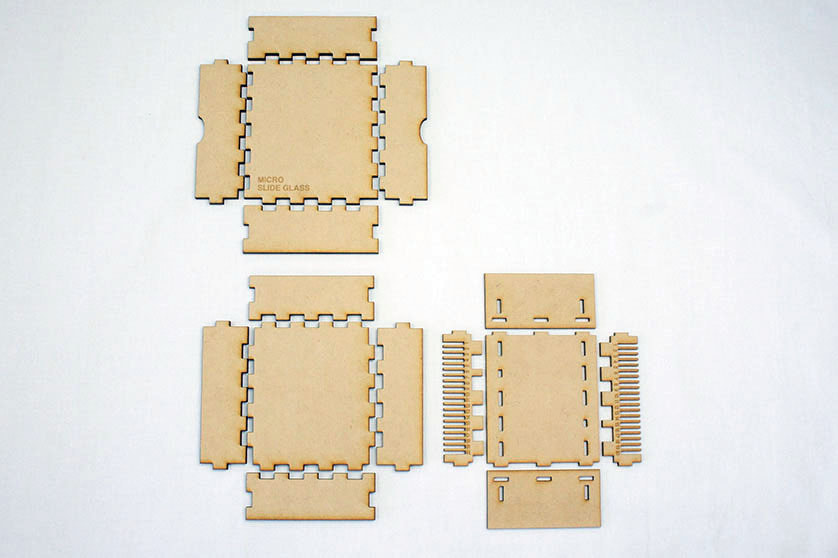

切り出したMDF板を並べました．
step 10
組立1

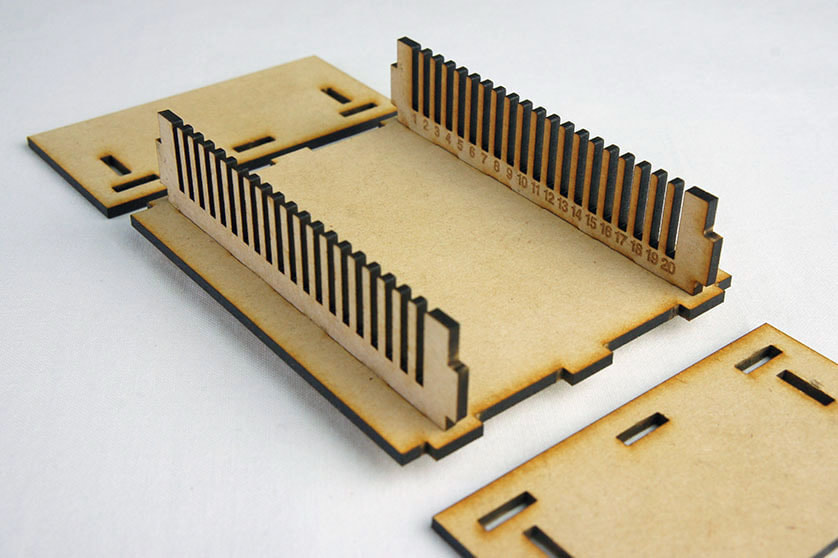

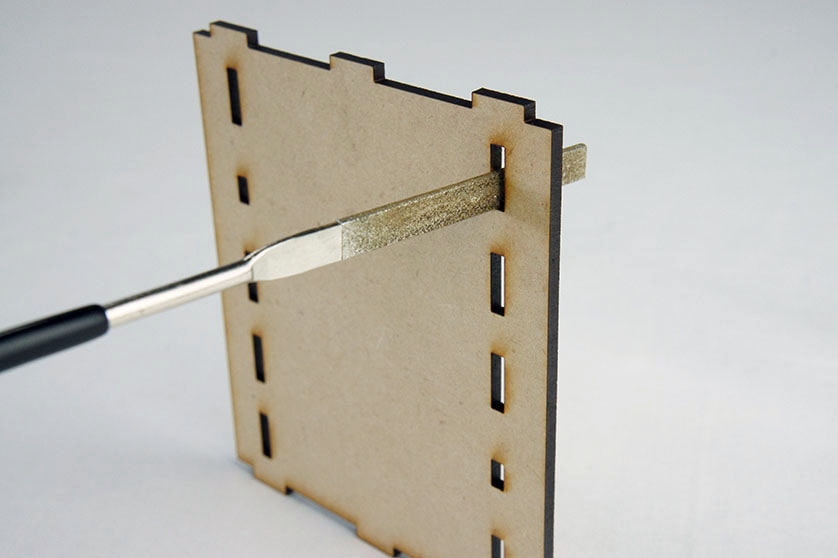

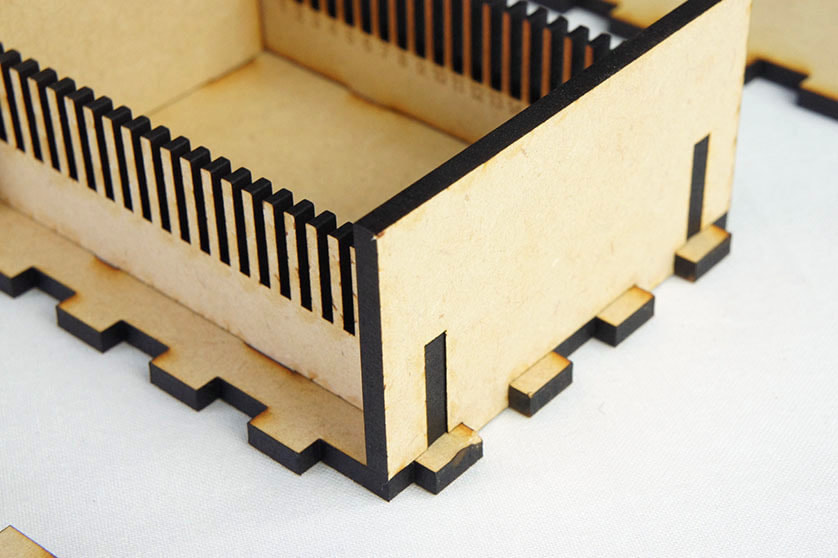

まず，厚さ2.5mmのMDF板を組み立てます．彫刻された数字が内側になるように注意しながら，底板に櫛板2枚をはめ込みます．接着剤なしで済むように窮屈にできていますので，木槌などで叩き込むくらいの力が必要かもしれません．はめ込みがどうしても難しいときには，ヤスリでほんの少しだけ削るとよいでしょう．
step 11
組立2

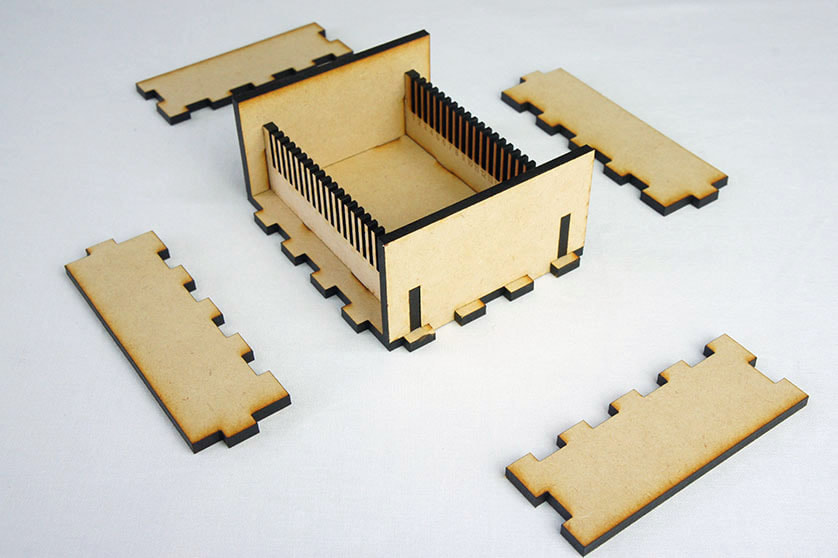

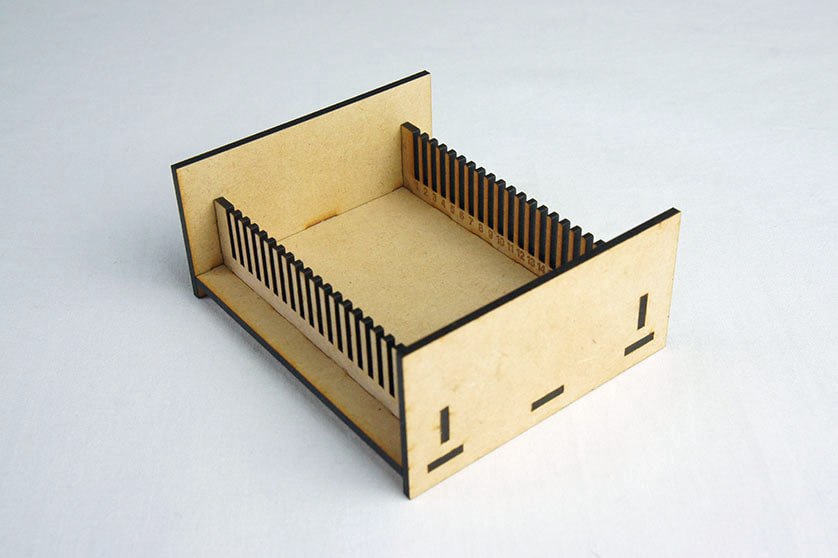

前後の板をそれぞれはめ込みます．
step 12
組立3
次に，厚さ4mmのMDF板を用いて外箱を組み立てます．
step 13
完成

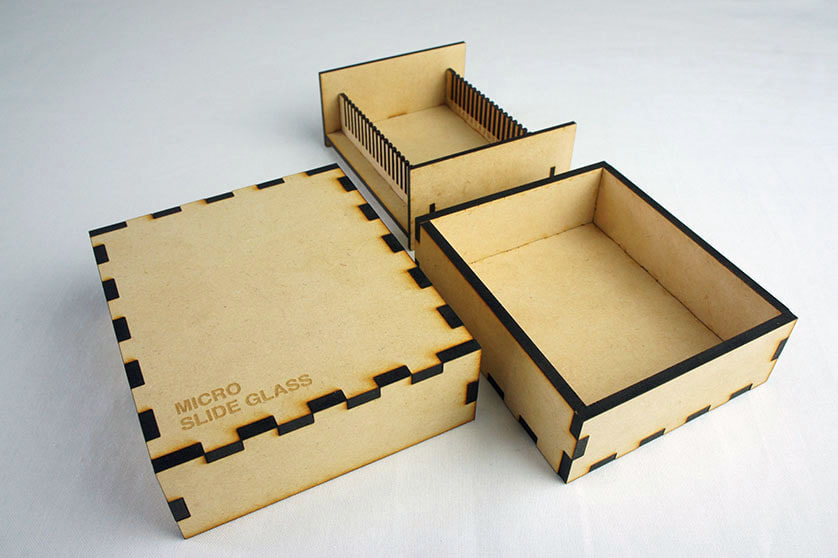

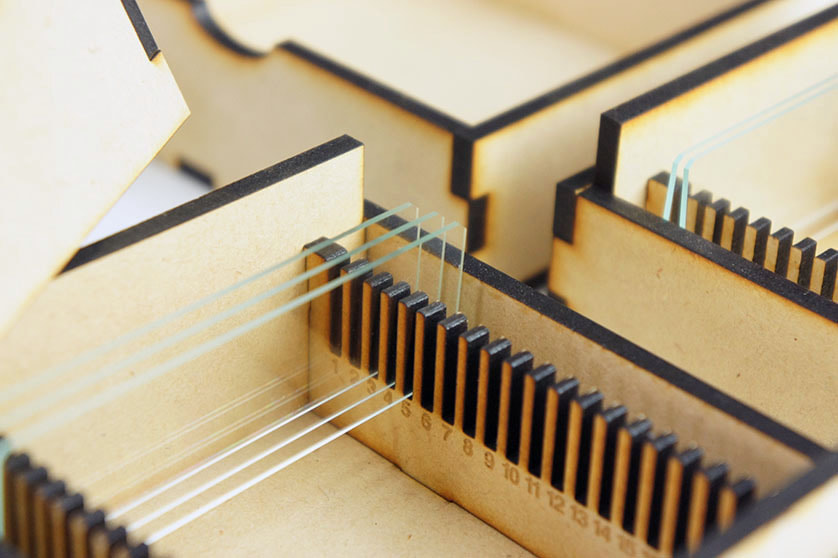

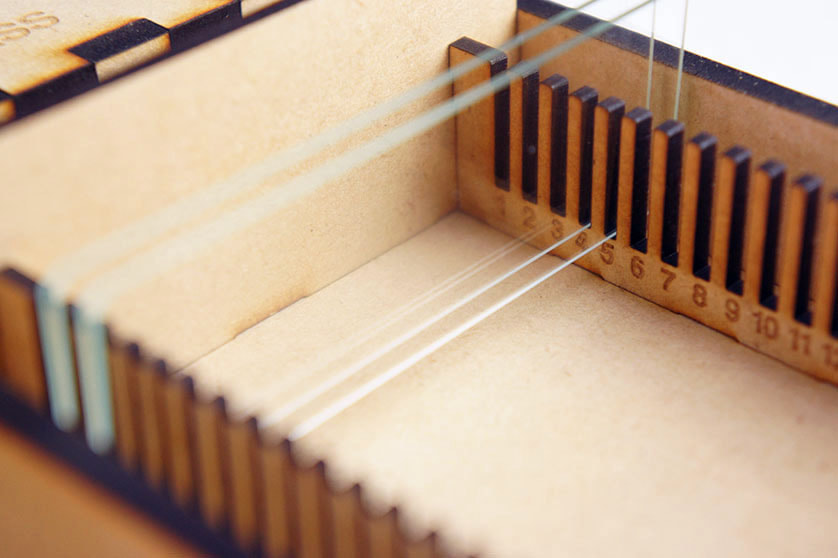

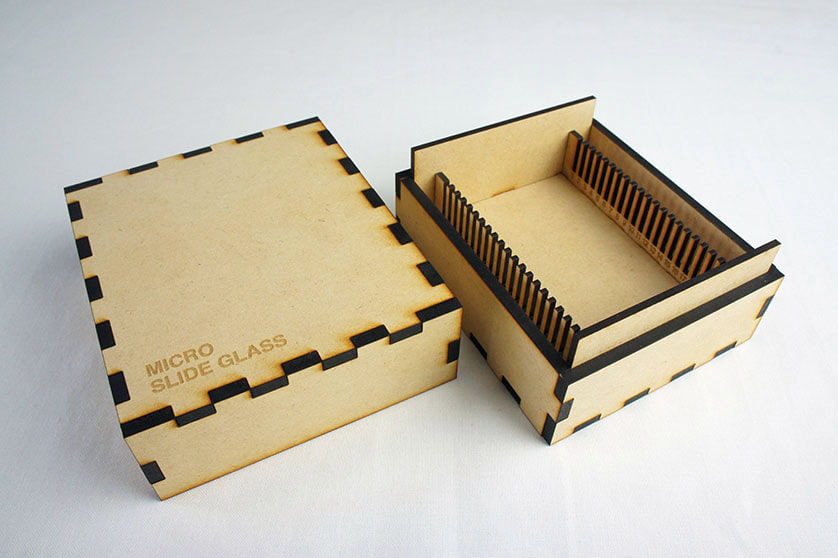

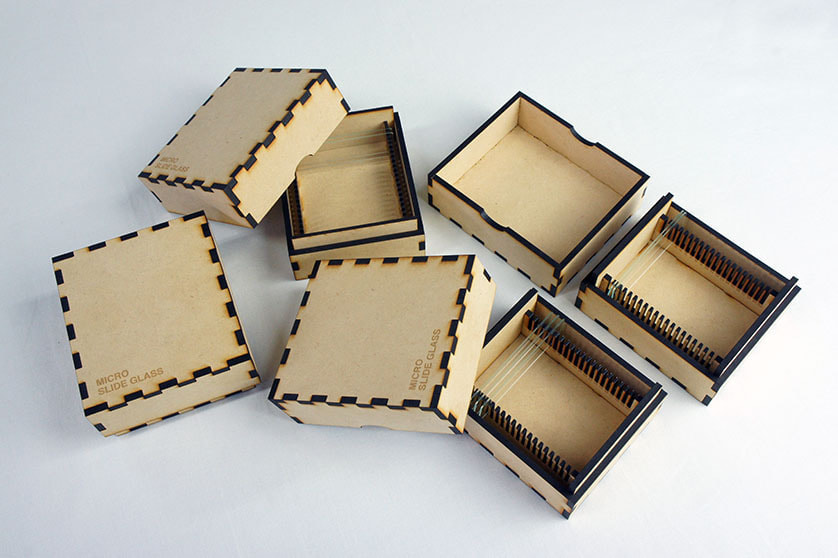

スライドグラス20枚を収納できるスライドグラス収納ボックスの完成です．
スライドグラスを頻繁に出し入れするときには，内箱を引き上げて分離させて使うと便利です．
step 01
加工データファイル

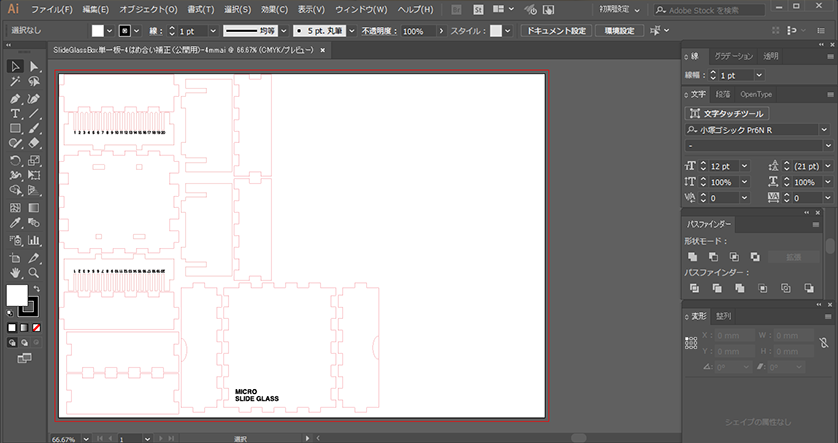

次に，内箱を取り外せないタイプの加工データファイルをAdobe Illustratorで作成します．こちらのスライドグラス収納ボックスは厚さ4mmのMDF板だけで作ることができます．材料を単一化，規格化できるという点で，こちらの方が優れています．
レーザー加工機の仕様に応じて加工データを作らなければなりません．今回はOh-Laser社の小型レーザー加工機HAJIMEを使いますので，切断する線を太さ0.25ptの赤線で，彫刻する部分は黒色の領域で記しています．
また，レーザーカットする際に切り代が生じます．レーザー加工機の種類や加工パラメータに応じて切り代は異なります．HAJIMEを用いてMDF材を切断するとき0.15mmの切り代が生じました．そこで，はめ合い部分は0.075mmずつ補正を行いました．
ここでは，原寸の加工データファイルと切り代0.15mmを考慮した加工データファイルを提供しています．
step 02
加工データの転送
レーザー加工機の制御ソフトHARUKAに加工データを転送します．HARUKAは，Adobe Illustratorファイル（.ai）やPDFファイル（.pdf）の他，PostScriptファイル（.ps，.eps）や多くのCADソフトで使われているDXFファイル（.dxf）などを読み込むことができます．
step 03
MDF板のセット
厚さ4mmのMDF板をセットして，レーザー加工機のフォーカスを調整します．加工には，縦293mm×横240mmよりも大きなMDF板が必要です．A3サイズ（297mm×420mm）の板があれば十分です．
写真では，内箱を取り外せるタイプをレーザーカットした後，余りのMDF板を使っています．
step 04
レーザーカットの開始
今回用いたレーザー加工機では，素材に合わせた加工パラメータがあらかじめセットされているので，その中から「MDF 4mm」を選びます．
step 05
レーザーカットの完了
切断を終えたら，MDF板を取り出します．
step 06
必要な部材の確認
切り出したMDF板を並べました．
step 07
組立1

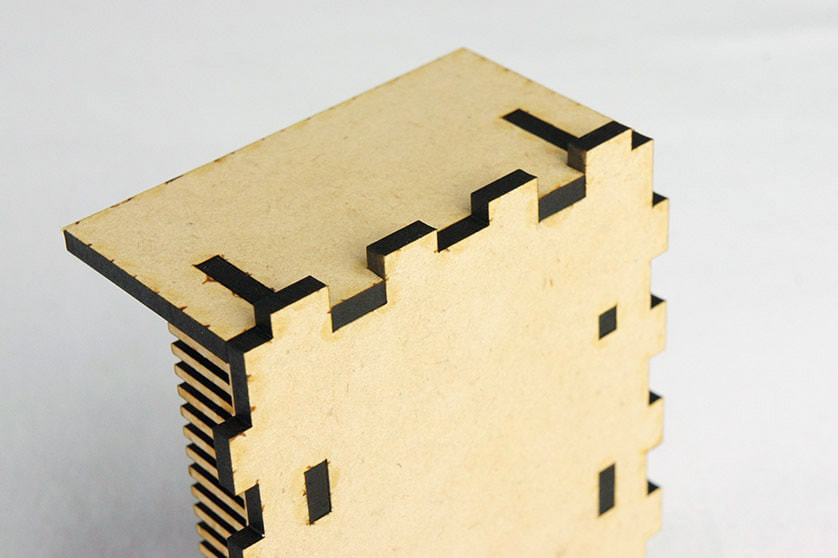

まず，箱の底を組み立てます．彫刻された数字が内側になるように注意しながら，底板に櫛板2枚をはめ込みます．接着剤なしで済むように窮屈にできていますので，木槌などで叩き込むくらいの力が必要かもしれません．はめ込みがどうしても難しいときには，ヤスリでほんの少しだけ削るとよいでしょう．
step 08
組立2
蓋の支えとなる前後の板をそれぞれはめ込みます．底板には板2枚分の切り欠きがありますので，隙間ができないように押し込みます．
step 09
組立3

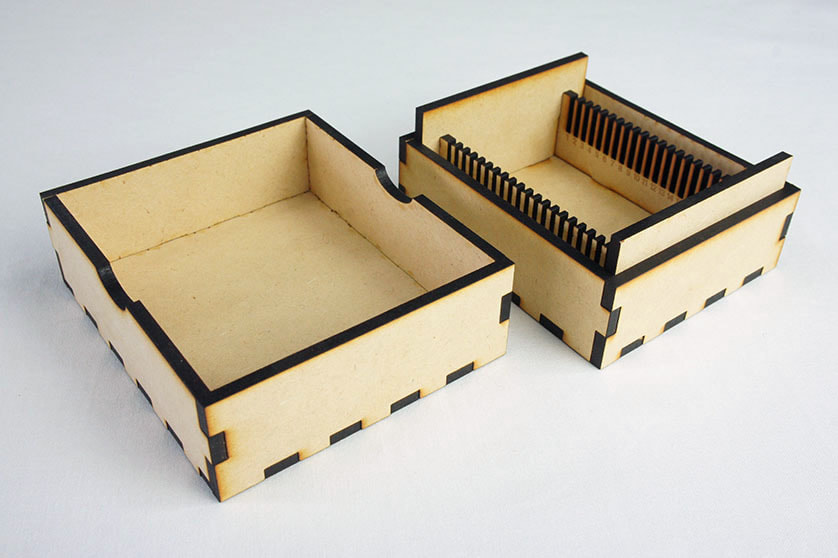

箱の底の側板4枚をそれぞれはめ込みます．
step 10

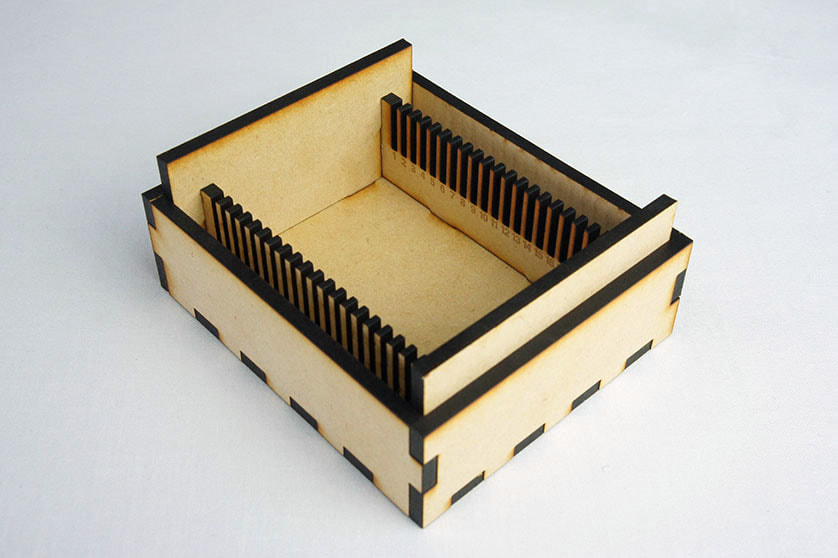

完成
蓋を組み立てれば，スライドグラス20枚を収納できるスライドグラス収納ボックスの完成です．
データファイル
原寸の加工データファイルと切り代0.15mmを考慮した加工データファイルはOSFというファイル保管場所を通して提供しています．こちらからダウンロードできます．
Open-Source Slide Box Aarrearkku
| ファイル名 | 説明 |
| SlideBoxAarrearkku-Type1(2.5mm)-Offset.pdf | 内箱を取り外せるスライドグラス収納ボックスで，厚さ2.5mmのMDF板を切断するための加工データです．切り代を考慮して補正しています． |
| SlideBoxAarrearkku-Type1(4mm)-Offset.pdf | 内箱を取り外せるスライドグラス収納ボックスで，厚さ4mmのMDF板を切断するための加工データです．切り代を考慮して補正しています． |
| SlideBoxAarrearkku-Type2-Offset.pdf | 内箱を取り外せないスライドグラス収納ボックスで，厚さ4mmのMDF板を切断するための加工データです．切り代を考慮して補正しています． |
OSF上には，ファイル名の最後に「-Offset」の文字がないデータファイルがあります．これらは切り代を考慮していない原寸のデータファイルです．
