MAKE IT

step 01

加工データファイル

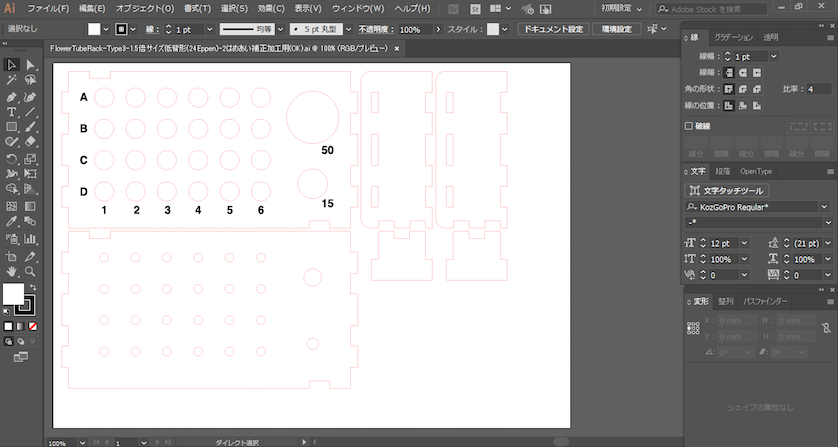

Adobe Illustratorで加工データファイルを作成します．レーザー加工機の仕様に応じて加工データを作らなければなりません．今回はOh-Laser社の小型レーザー加工機HAJIMEを使いますので，切断する線を太さ0.25ptの赤線で記しています．
また，レーザーカットする際に切り代が生じます．レーザー加工機の種類や加工パラメータに応じて切り代は異なります．HAJIMEを用いて厚さ4mmのMDF材を切断するとき0.15mmの切り代が生じました．そこで，はめ合い部分は0.075mmずつ補正を行いました．
ここでは，原寸の加工データファイルと切り代0.15mmを考慮した加工データファイルを提供しています．

step 02

加工データの転送

レーザー加工機の制御ソフトHARUKAに加工データを転送します．HARUKAは，Adobe Illustratorファイル（.ai）やPDFファイル（.pdf）の他，PostScriptファイル（.ps，.eps）や多くのCADソフトで使われているDXFファイル（.dxf）などを読み込むことができます．

step 03

MDF板のセット

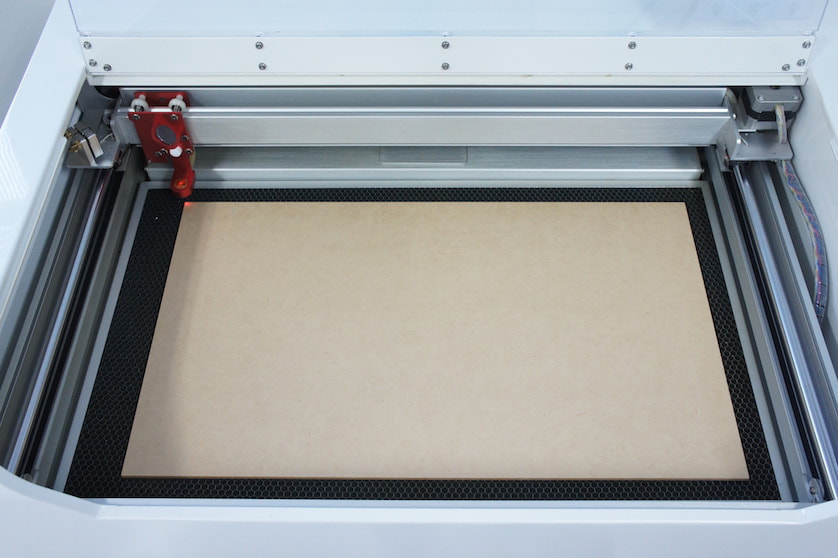

厚さ4mmのMDF板をセットして，レーザー加工機のフォーカスを調整します．今回の加工には，縦190mm×横270mmよりも大きなMDF板が必要です．

step 04

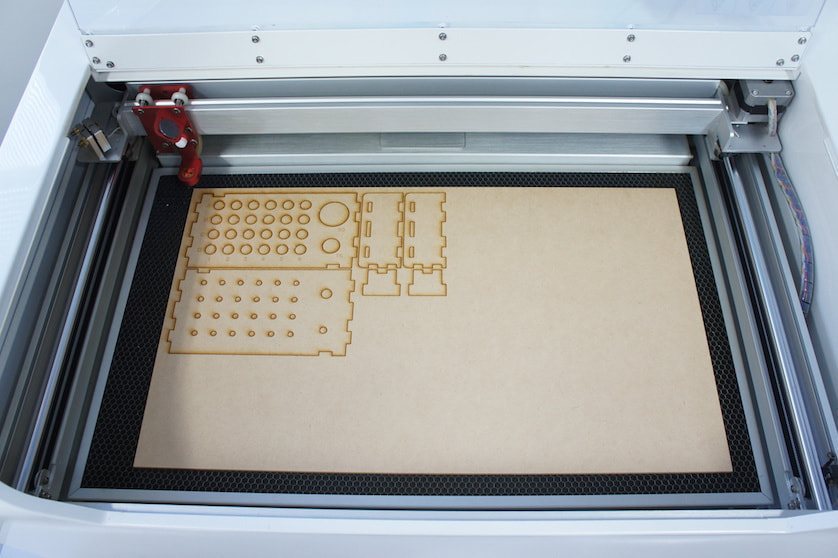

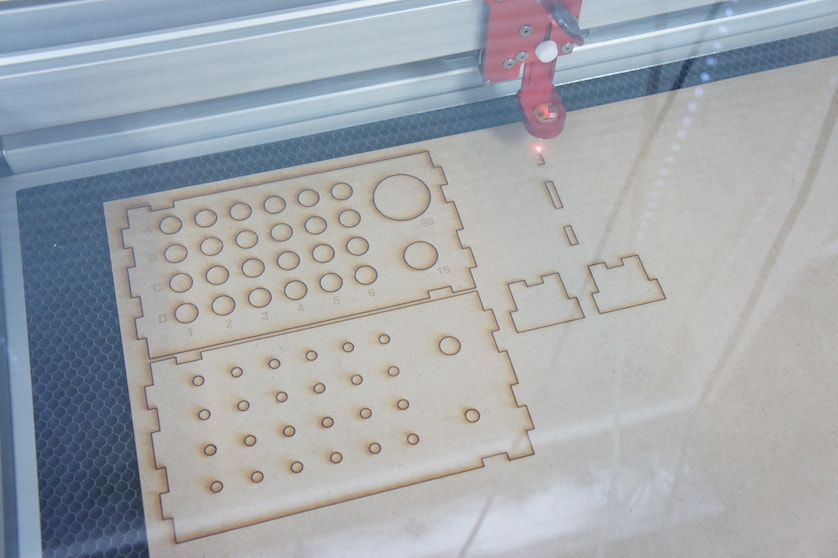

レーザーカットの開始

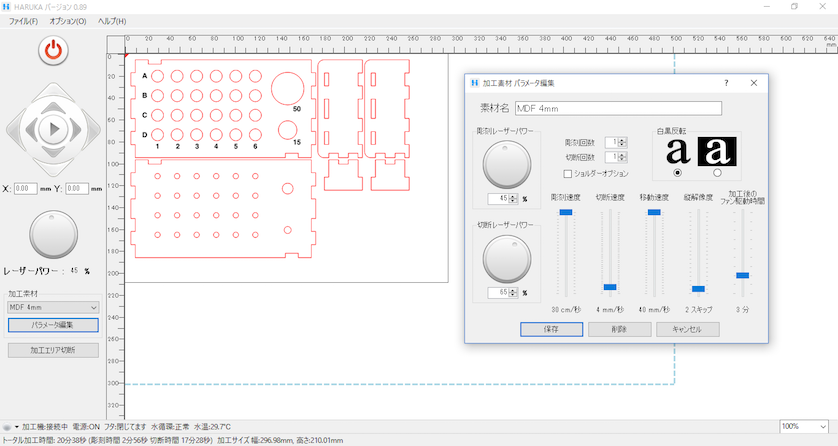

今回用いたレーザー加工機では，素材に合わせた加工パラメータがあらかじめセットされているので，その中から「MDF 4mm」を選びます．

step 05

レーザーカットの完了

切断を終えたら，MDF板を取り出します．

step 06

必要な部材の確認

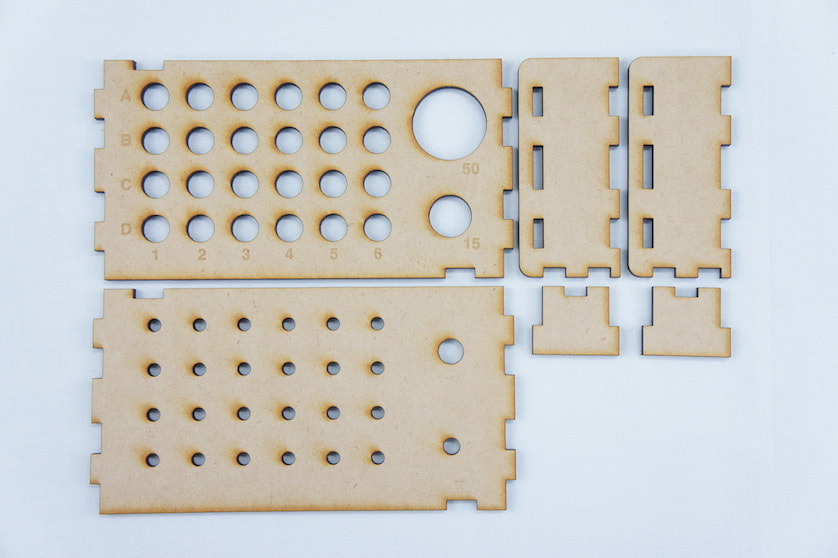

切り出したMDF板を並べました．

step 07

組立1

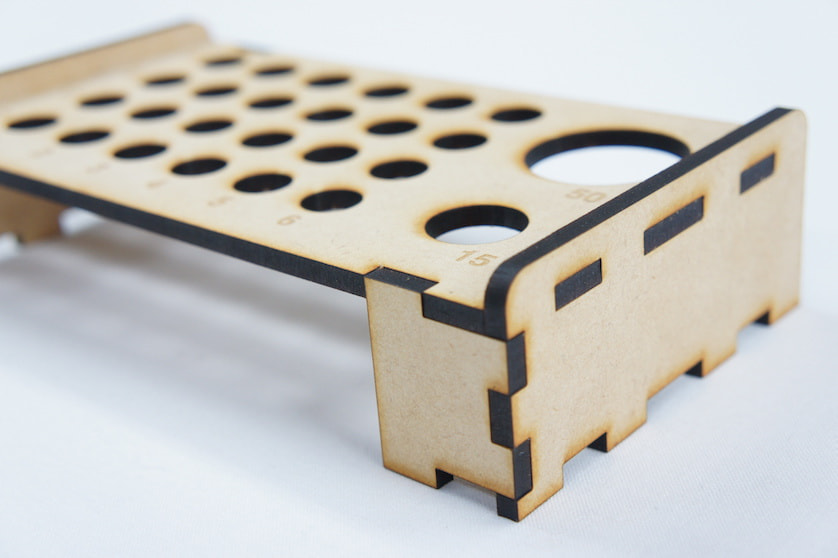

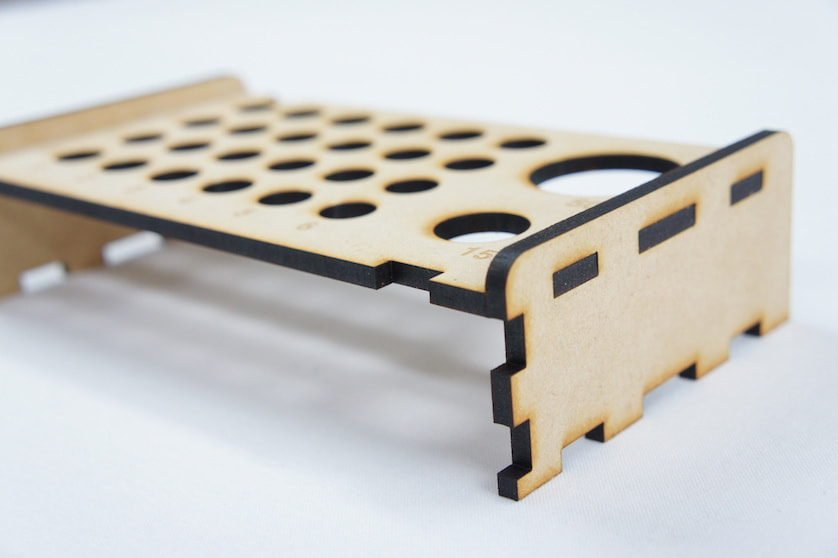

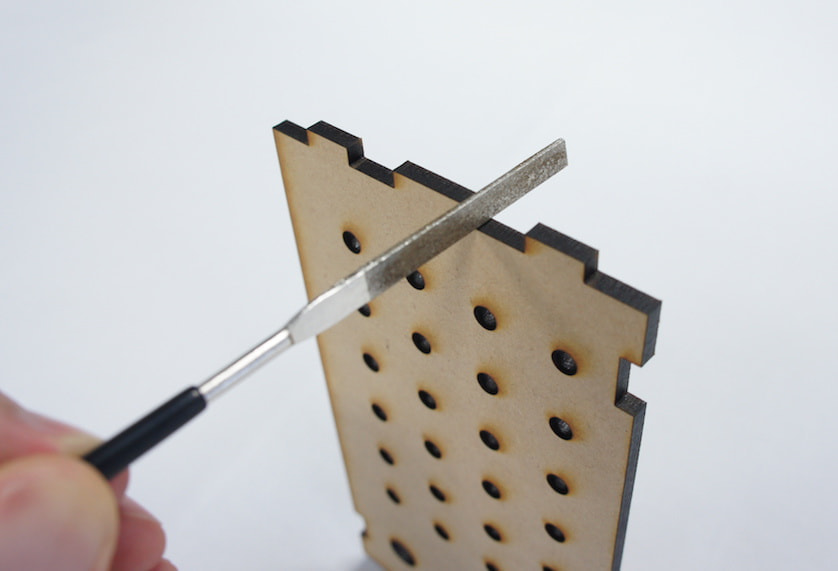

上面部材と側板2枚をはめ込みます．接着剤なしで済むように窮屈にできていますので，木槌などで叩き込むくらいの力が必要かもしれません．はめ込みがどうしても難しいときには，ヤスリでほんの少しだけ削るとよいでしょう．

step 08

組立2

小さな側板を2枚，対角線上の切り欠き部分にはめ込みます．

step 09

組立3

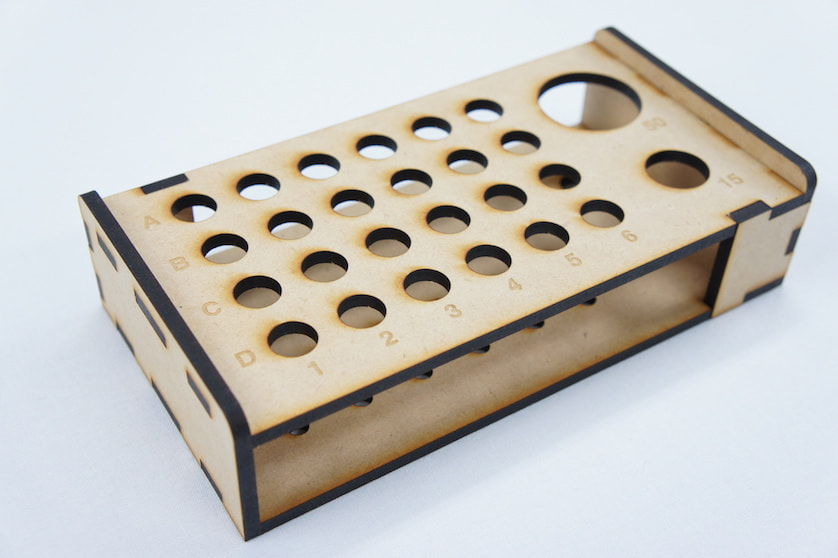

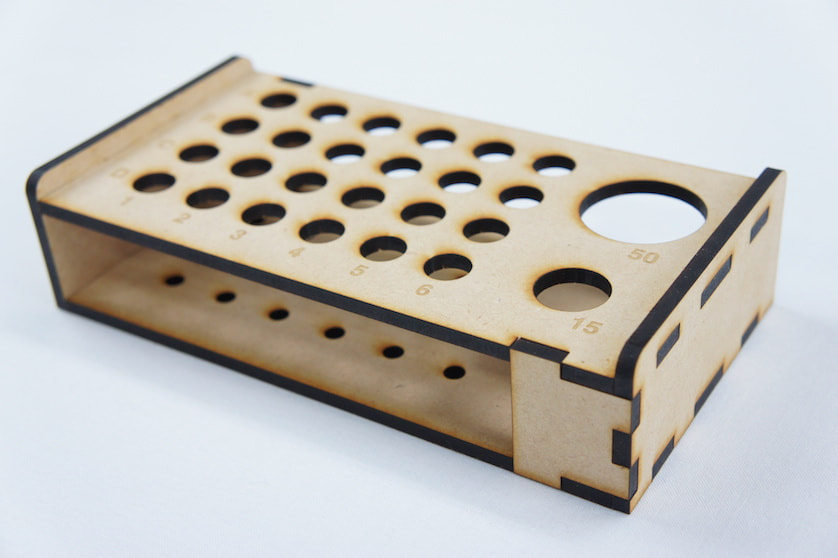

下面部材をはめ込むと完成です．

step 10

完成

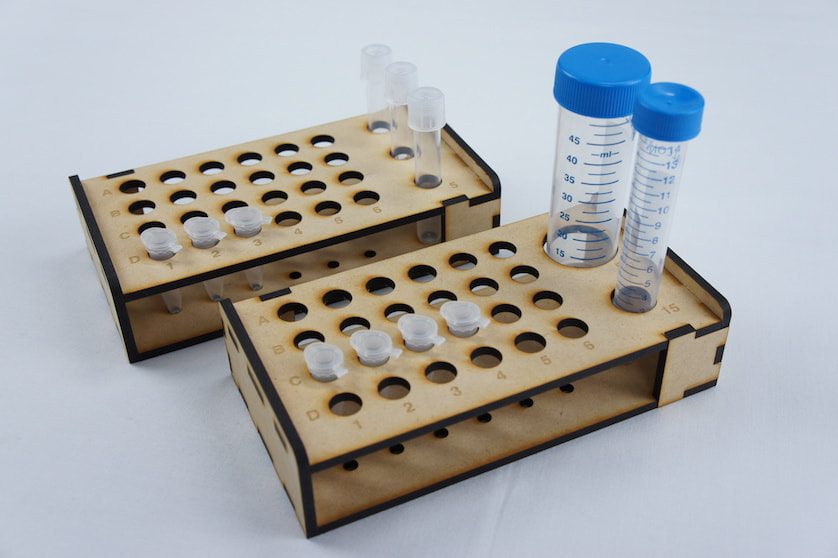

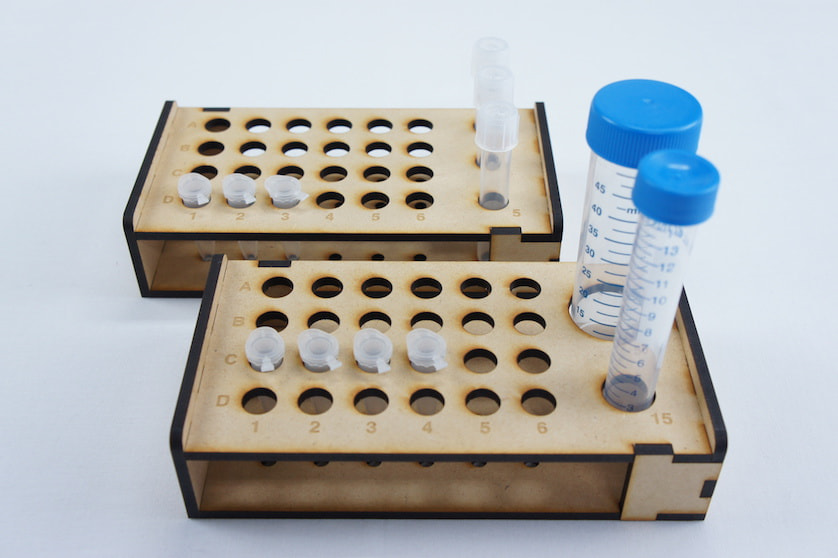

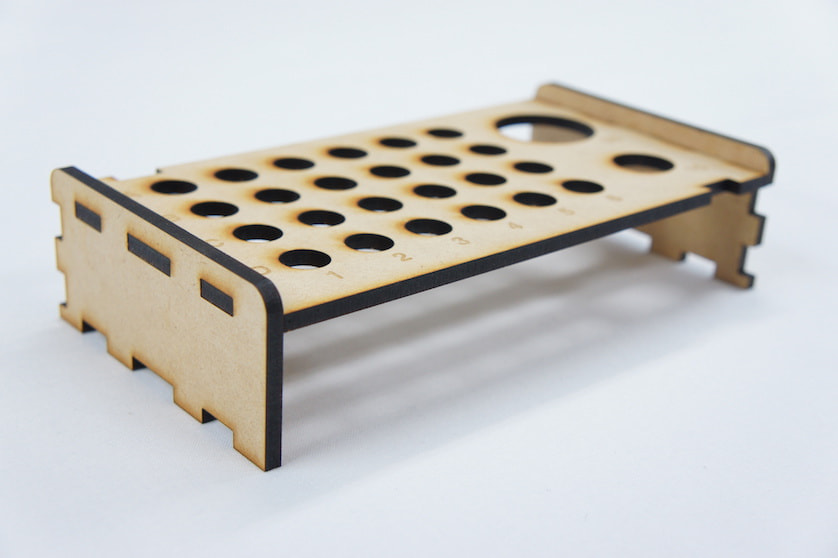

エッペンドルフチューブ24本，15mlチューブと50mlチューブを1本ずつ立てられるチューブラック（手前）とエッペンドルフチューブ24本，5mlチューブ3本を立てられるチューブラック（奥）です．

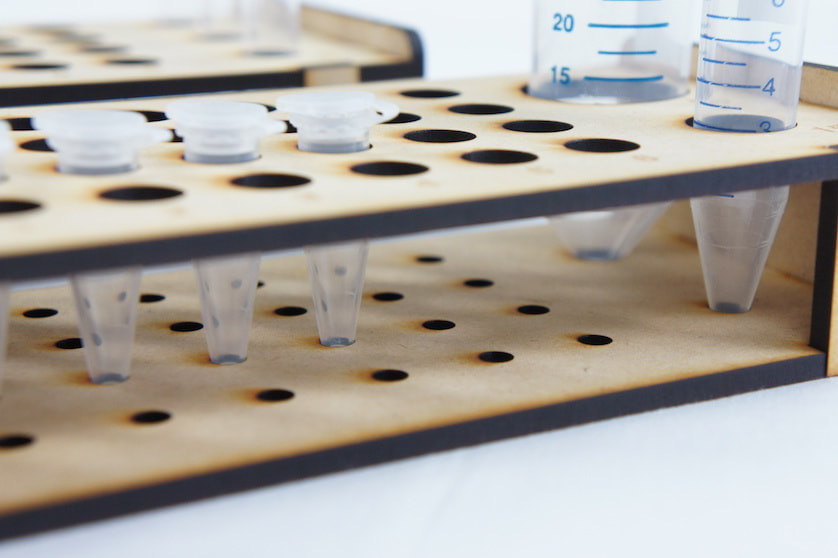

下面部材にも穴が開けられているので，チューブを安定して立てることができます．

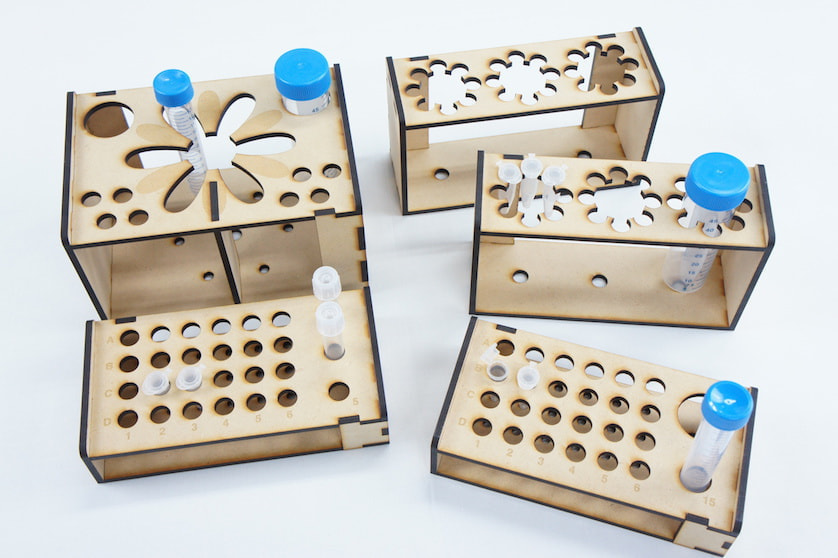

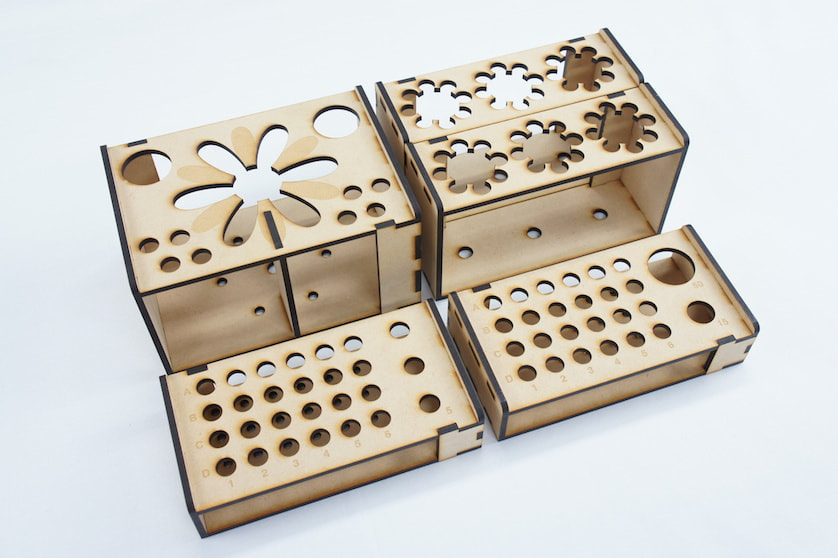

バリエーション1

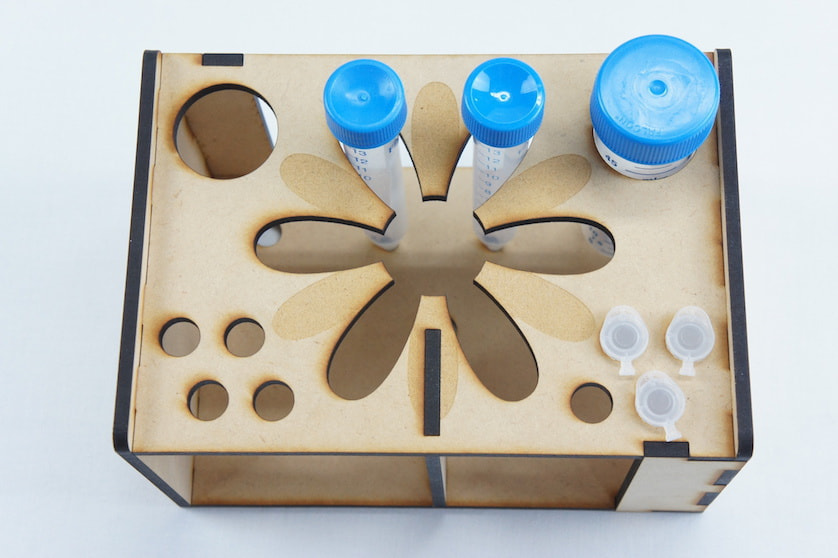

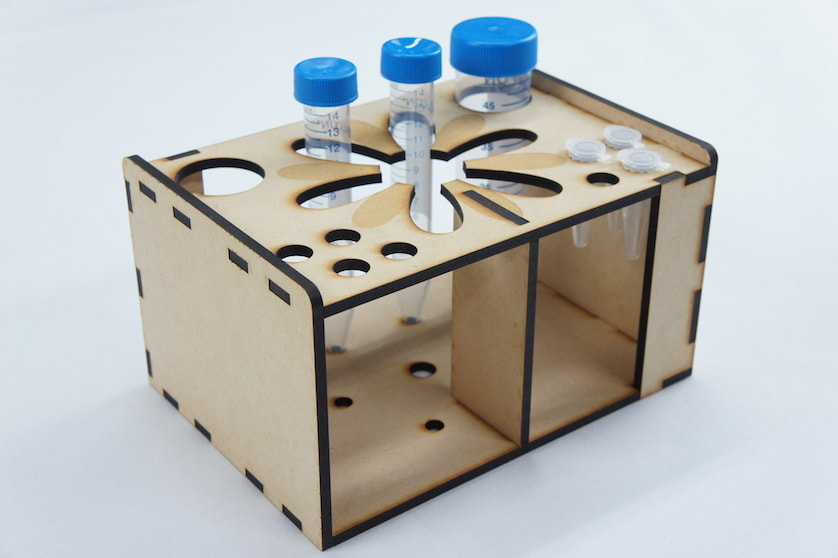

15mlチューブと50mlチューブを立てることを中心に考えた，背が高めのチューブラックです．花をモチーフにしていることから，Kukkaketo（花畑）と名付けました．

バリエーション2

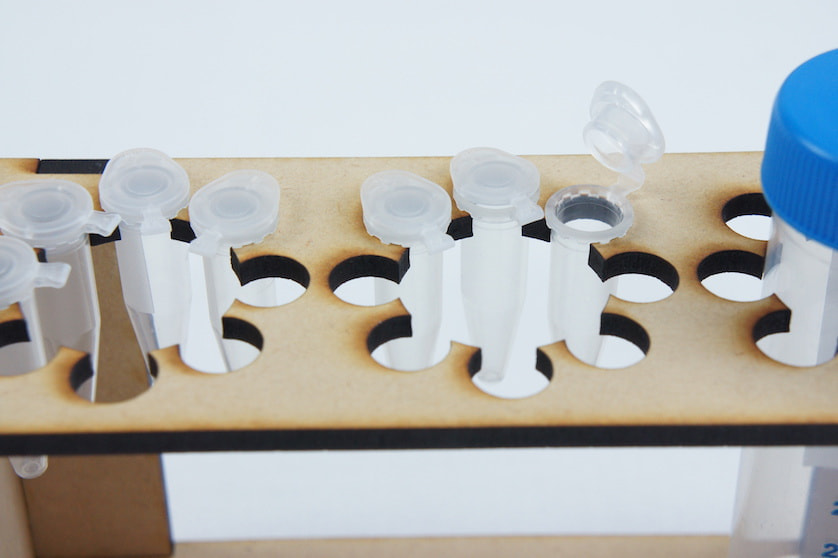

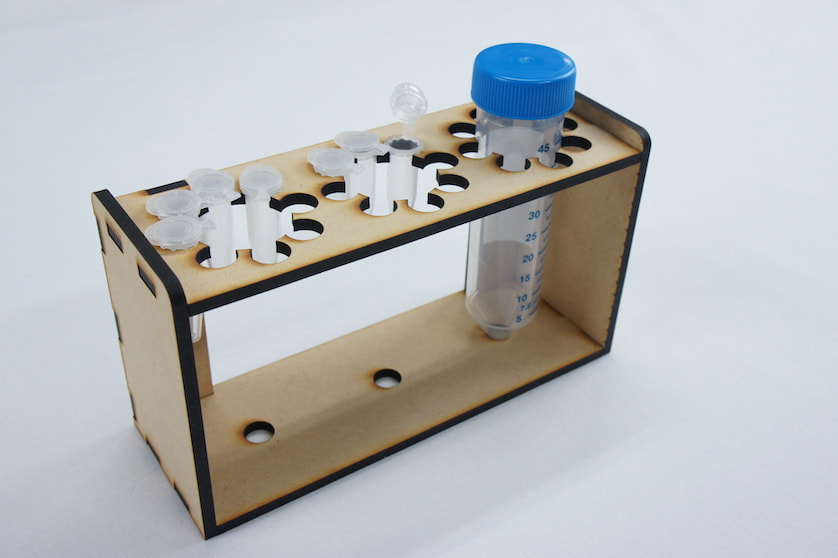

50mlチューブを立てることを中心に考えた，背が高めのチューブラックです．切り欠き部分にはエッペンドルフチューブを立てることができます．

3つのバリエーションで横幅を170mmに揃えています．背が高いチューブラックについては，奥行き60mmを基準として，60mm，120mmのサイズがあります．
チューブを立てる穴のサイズ，数，位置を自由に変えることで，自分だけのチューブラックになります．
